Când vine vorba de transformatoare, există mai multe tipuri disponibile, fiecare cu propriul său set de caracteristici și beneficii. Două tipuri comune sunt transformatoarele răcite cu aer - apă și transformatoarele răcite cu ulei. Ca furnizor deTransformator răcit cu aer - apă, Am multă experiență cu aceste dispozitive și vă pot spune câteva lucruri despre modul în care diferă.
Mecanisme de răcire
Să începem cu cea mai evidentă diferență: mecanismele de răcire.
Transformatoarele răcite cu ulei există de mult timp. Ei folosesc un tip special de ulei izolator, care are proprietăți excelente de disipare a căldurii. Înfășurările transformatorului sunt scufundate în acest ulei. Pe măsură ce transformatorul funcționează și generează căldură, uleiul o absoarbe. Uleiul încălzit se ridică apoi în partea de sus a rezervorului și curge prin tuburi de răcire sau radiatoare din exteriorul transformatorului. Pe măsură ce uleiul trece prin aceste elemente de răcire, eliberează căldură în aerul din jur și apoi curge înapoi în partea de jos a rezervorului pentru a repeta ciclul.
Pe de altă parte, transformatoarele răcite cu aer - apă folosesc o combinație de aer și apă pentru a disipa căldura. Căldura generată de transformator este mai întâi transferată într-un schimbător de căldură. Apoi, apa este circulată prin schimbătorul de căldură. Apa absoarbe căldura de la transformator și este pompată într-un turn de răcire separat. La turnul de răcire, apa fierbinte este expusă aerului, iar pe măsură ce apa se evaporă sau schimbă căldură cu aerul, aceasta se răcește. Apa răcită este apoi recirculată înapoi în schimbătorul de căldură pentru a continua procesul de răcire. Această abordare dublă de răcire oferă o modalitate foarte eficientă de a gestiona căldura, în special în aplicațiile cu sarcină mare.
Impactul asupra mediului
Un alt domeniu important în care aceste două tipuri de transformatoare diferă este impactul asupra mediului.
Transformatoarele răcite cu ulei folosesc ulei mineral, care poate fi un pericol potențial dacă are scurgeri. Uleiul mineral nu este biodegradabil, iar în cazul unei scurgeri, poate contamina solul și sursele de apă. Există, de asemenea, îngrijorări cu privire la riscul de incendiu asociat cu transformatoarele umplute cu ulei. Uleiul este inflamabil, iar dacă apare o defecțiune în interiorul transformatorului care provoacă supraîncălzirea sau aprinderea uleiului, poate duce la un incendiu grav sau o explozie.
În schimb, transformatoarele răcite cu aer - apă sunt mult mai ecologice. Apa folosită în sistemul de răcire este o resursă naturală și netoxică. Și, deoarece nu este implicat ulei inflamabil, riscul de incendiu este redus semnificativ. Acest lucru face ca transformatoarele răcite cu aer-apă să fie o alegere mai bună pentru aplicațiile în care siguranța mediului este o prioritate de top, cum ar fi în zonele urbane sau în apropierea corpurilor de apă.
Cerințe de întreținere
Întreținerea este, de asemenea, un factor cheie care diferențiază aceste două tipuri de transformatoare.
Transformatoarele răcite cu ulei necesită testare regulată a uleiului pentru a se asigura că proprietățile sale de izolare rămân intacte. În timp, uleiul se poate descompune din cauza unor factori precum căldura, umiditatea și stresul electric. Când uleiul se degradează, acesta trebuie înlocuit sau filtrat. În plus, garniturile și garniturile din transformatoarele răcite cu ulei trebuie inspectate regulat pentru a preveni scurgerile de ulei. Iar radiatoarele de răcire trebuie păstrate curate pentru a asigura un transfer eficient de căldură.
Transformatoarele răcite cu aer - apă au însă nevoi diferite de întreținere. Apa din sistemul de răcire trebuie tratată pentru a preveni creșterea algelor și bacteriilor, care pot înfunda conductele și pot reduce eficiența răcirii. Schimbătorul de căldură necesită, de asemenea, curățare periodică pentru a-și menține performanța. Dar, în general, mulți operatori consideră că transformatoarele răcite cu aer - apă sunt mai ușor de întreținut, deoarece nu este nevoie să se ocupe de complexitatea gestionării uleiului.
Considerații de instalare
Procesul de instalare pentru aceste două tipuri de transformatoare este destul de diferit.
Transformatoarele răcite cu ulei sunt de obicei mai grele și mai voluminoase datorită rezervorului umplut cu ulei. Au nevoie de o fundație solidă pentru a susține greutatea. Și din cauza riscului de incendiu asociat cu uleiul, acestea trebuie adesea instalate într-un seif dedicat transformatorului sau într-o zonă bine ventilată, departe de alte echipamente și clădiri.
Transformatoarele răcite cu aer - apă sunt în general mai compacte și mai ușoare. Ele pot fi instalate într-un mod mai flexibil, fie în interior, fie în exterior. Turnul de răcire poate fi amplasat separat de transformator, ceea ce permite o mai bună utilizare a spațiului. Acest lucru face ca transformatoarele răcite cu aer-apă să fie o opțiune excelentă pentru instalațiile în care spațiul este limitat, cum ar fi într-o mică unitate industrială sau într-o clădire înaltă.
Adecvarea aplicației
Ambele tipuri de transformatoare își au locurile în aplicații diferite.
Transformatoarele răcite cu ulei sunt potrivite pentru aplicații de înaltă tensiune și putere mare. Capacitatea lor mare de răcire le face ideale pentru substațiile care trebuie să distribuie electricitatea pe distanțe lungi. De asemenea, sunt utilizate în mod obișnuit în industriile în care costul transformatorului este o considerație majoră, deoarece transformatoarele răcite cu ulei pot fi uneori mai rentabile în avans.

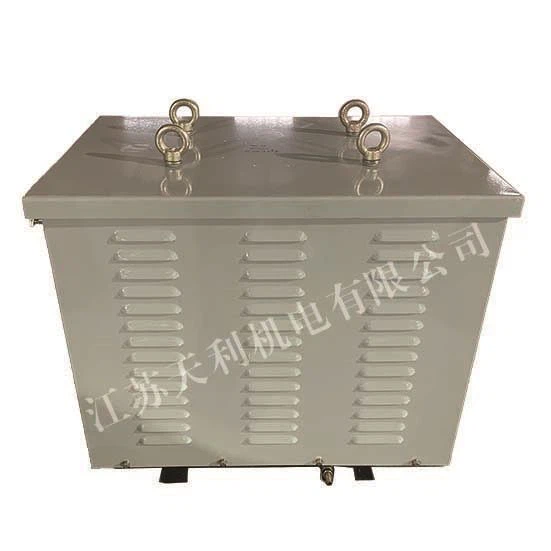

Între timp, transformatoarele răcite cu aer - apă sunt potrivite pentru aplicațiile în care problemele de mediu sunt mari, spațiul este limitat sau unde este necesar un control mai precis al temperaturii. De exemplu, înTransformator minieraplicații, în care siguranța și fiabilitatea sunt cruciale, riscul redus de incendiu și performanța de mediu mai bună a transformatoarelor răcite cu aer - apă le fac o opțiune atractivă. Ele sunt, de asemenea, utilizate în mod obișnuit înTransformator marin de joasă tensiuneaplicații, în care dimensiunea compactă și răcirea eficientă sunt benefice.
Cost - Eficacitate
Costul este întotdeauna un factor în orice decizie de cumpărare.
Transformatoarele răcite cu ulei au de obicei un cost inițial mai mic. Materialele utilizate în transformatoarele răcite cu ulei, cum ar fi uleiul și rezervorul, sunt relativ ieftine în comparație cu componentele unui sistem răcit cu aer - apă. Cu toate acestea, când luați în considerare costurile pe termen lung, lucrurile pot arăta diferit. Costul înlocuirii uleiului, testarea regulată a uleiului și potențiala curățare a mediului în cazul unei scurgeri se pot adăuga în timp.
Transformatoarele răcite cu aer - apă pot avea un cost inițial mai mare, dar oferă adesea costuri de operare mai mici pe termen lung. Cu cerințe de întreținere reduse și un risc mai mic de dezastre de mediu, costul total de proprietate poate fi mai favorabil.
Concluzie
În concluzie, transformatoarele răcite cu aer - apă și transformatoarele răcite cu ulei au propriile avantaje și dezavantaje. Care dintre ele este mai bună depinde într-adevăr de nevoile dumneavoastră specifice, cum ar fi aplicația, reglementările de mediu, spațiul disponibil și bugetul.
În calitate de furnizor de transformatoare răcite cu aer - apă, sunt încrezător că produsele noastre pot oferi o soluție fiabilă, eficientă și ecologică pentru multe aplicații. Dacă sunteți în căutarea unui transformator și doriți să aflați mai multe despre modul în care un transformator răcit cu aer - apă ar putea fi potrivit pentru dvs., nu ezitați să contactați. Suntem aici pentru a vă ajuta să luați o decizie informată și să găsiți cel mai bun transformator pentru proiectul dvs.
Referințe
- Manual de transformatoare electrice, ediția a treia, de Muñoz, Martin și Sanchez - Garrido
- Ingineria transformatoarelor: proiectare, tehnologie și diagnosticare, de JL Kirtley Jr.
